ストレッチベルトインサーター

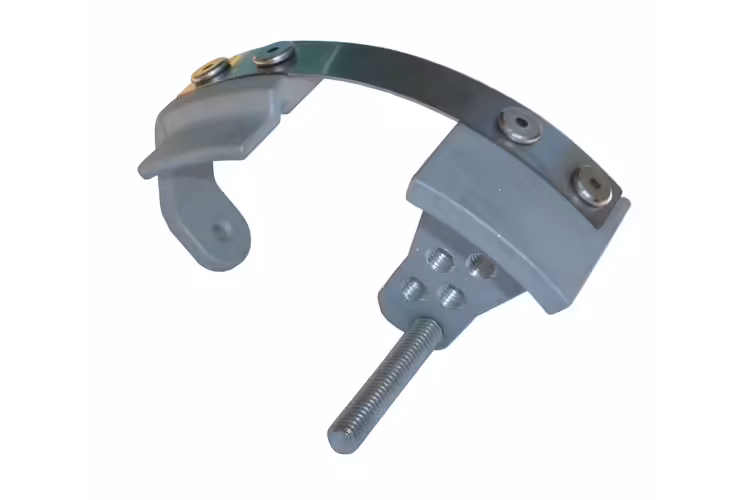

～SI-110〈可変タイプ〉～

●外掛けストレッチベルトを簡単に装着可能！

●プーリーのベルト取付サイズに合わせてプレートを調整するので多車種に対応します。

●プーリーを傷つけないようアルミ材を使用。横向きエンジンの狭いスペースでもOK

～SI-52〈固定タイプ〉～

●軽自動車に多く使われている２本掛けタイプのストレッチベルト取り付け工具です。

●横向きエンジンの狭いスペースでも簡単にベルト装着ができる簡易タイプ。

●作 業は簡 単！ベ ルトとプーリーをＳＩ-52で挟んでプ ーリーを 回すだけ！

～SI-34〈ショートタイプ〉～

●軽自動車など、プーリー回りの狭い作業空間で従来のストレッチベルトインサーターが使えない方へオススメ！

●スズキSエネチャージなどの３点掛けにも対応可能。

※SI-162はSI-110とSI-52のセット

●適応寸法・使用条件
SI-110：適応プーリー径φ100～φ110mm、適応ベルト幅3PK～5PK。
SI-52：カタログ図の適応プーリー寸法Aは10mm以上、Bは10mm～34mm。A・Bの位置はカタログの寸法図を参照してください。
SI-34：ねじ部センターアダプターを外すと開口部寸法を最大34mmにできます。それ以上の場合はSI-52（開口部寸法最大52mm）を使用してください。

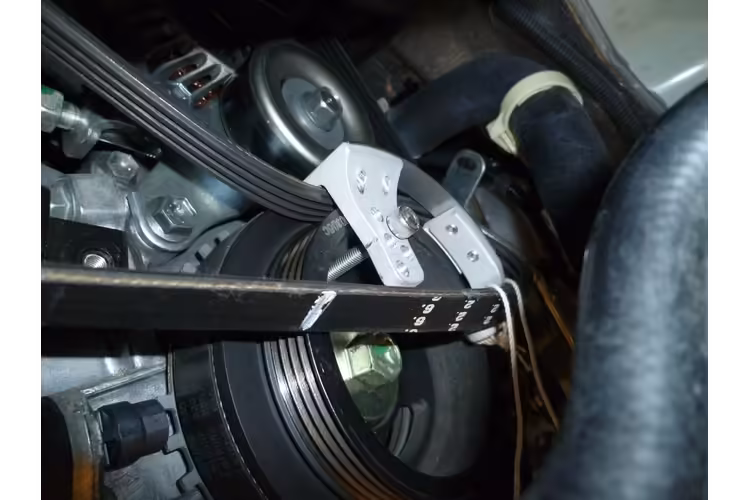

●SI-110の使用方法
ベルトを挟むようにプーリーへセットし、レンチをゆっくり回して、スロープにベルトを滑らせるように装着します。
●ケース外形寸法／重量
SI-162：W120×L90×H35／0.205kg。
SI-110：W120×L90×H35／0.121kg。
SI-52：W100×L60×H30／0.084kg。
SI-34：W45×L100×H20／0.061kg。
参照資料：江東産業 総合カタログ Vol.22「C.エンジン専用工具」p.37。
